Sonoff Basic R3 chytrý Zigbee spínač

Před dvěmi měsíci jsem vám představil v článku Sonoff Basic R3 a už tehdy jsem zmiňoval i úplně novou verzi Sonoff Basic z pohledu použité technologie a to variantu pro Zigbee.

?Pokud zatím nemáte moc informací o čem je a jak vlastně funguje technologie Zigbee doporučuji začít nejprve s článkem o Zigbee routeru, kde najdete základní úvod s použitím.

Jednotlivé verze můžete koupit např. na AliExpressu:

• WiFi provedení
  • Sonoff Basic R1 – cca. $6.5 (140 Kč)
  • Sonoff Basic R2 – cca. $7 (160 Kč)
  • Sonoff Basic R3 – cca. $7.8 (180 Kč)
• Zigbee provedení:
  • Sonoff Basic R3 – cca $10.2 (230 Kč)

Zigbee vs. WiFi verze

Funkčnost obou verzí Sonoffů Basic je stejná – obsahují jeden spínač (relé), tlačítko, dvě diody a dvoužilový vstup/výstup. Úkolem spínače je zapínat/přerušovat přívod elektřiny do elektrického zařízení.

S uvedením WiFi verze Sonoff Basic R3 (tedy třetí iterace tohoto produktu) zavedl Sonoff rozdělení desky na dvě části. Zpočátku nebylo úplně zřejmé co ho k tomu vedlo, ale po uvedení Zigbee verze už je to jasné.

Provedení

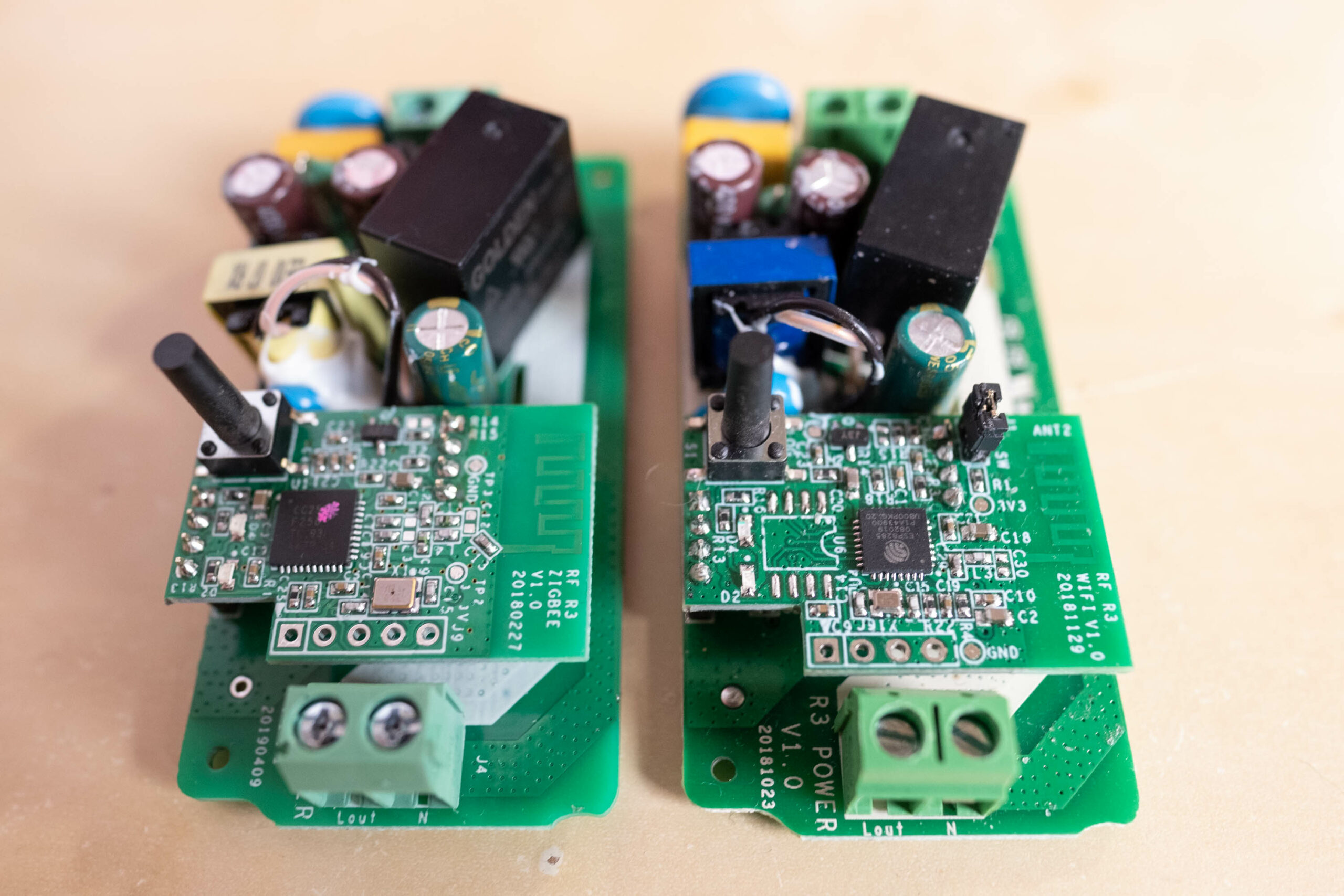

Při pohledu na provedení uvidíme u Zigbee a WiFi verze stejnou základní desku. Liší se pouze vrchní rozšiřující deska, která buď obsahuje moduly pro Zigbee (s čipem CC2530) nebo WiFi (s čipem ESP8285) komunikaci.

Drobná změna je také u konektoru pro vstupní/výstupní kabel, kde jsou konečně použité křížové šroubky.

Drobné odlišnosti můžeme najít i na plastové krabičce, kdy i Zigbee verze jsou otvory pro šroubovák v případě, že se rozhodneme krabičku přišroubovat.

Kdy použít Zigbee a kdy WiFi verzi?

Nejpve jsem provedl měřením porovnání spotřeby a proudu hned třech verzí Sonoff Basic – dvou WiFi a jedné v Zigbee provedení. Jak můžete vidět z tabulky rozdíly jsou minimální – takže spotřeba relevatní hledisko nebude.

	Spotřeba	Proud
Sonoff Basic Zigbee	1W	7mA
Sonoff Basic WiFi (R3)	1W	9mA
Sonoff Basic WiFi (R1)	1W	8mA

Hlavní rozdíl mezi Zigbee a WiFi verzí je ale ve způsobu instalace a způsobu komunikace. Zde má drobně navrh Zigbee verze, která má v případě podporovaného Zigbee koordinátoru velice jednoduchou instalaci a veškerá komunikaci probíhá po oddělené síti navíc prostřednictvím Mash topologie.

WiFi verze tak dává smysl zejména tehdy pokud Zigbee síť nemáme, i když konfigurace je zpravidla kompikovanější.

Určitou výhodou Sonoff Basic verze WiFi běžící například na Tasmotě je fakt, že máme přímý přístup na zařízení přes IP adresu a přes webové rozhraní tak můžeme zařízení ovládat, i když nám například HomeAssistant vypadne. U Zigbee nic takového možné není, ale mělo by být možné seskupovat zařízení do tzv. skupin a pak by teoreticky mohly fungovat i bez centrálního bodu – to ale vyzkoušené zatím nemám.

Sonoff Basic R3	Zigbee	WiFi
▫ složitost konfigurace	triviální	složitější
▫ aktivní Mash prvek sítě (rozšíření signálu)	✔	✖
▫ vlastní webové rozhraní	✖	✔
▫ DIY možnost připojení sensorů	✖	✔
▫ nezávislost na centrálním prvku sítě – logika přímo v zařízení	❔	✔
▫ použití vlastního firmware (Tasmota, ESPHome, ..)	✖	✔
▫ bezpečnost – nemůže přímo komunikovat s Internetem	✔	✖

Instalace a použití

Instalace se sestává z následujících tří kroků:

1. Opatrně vycvakneme horní část krabičky Sonoff Basic
2. Připojíme vstupní a výstupní dvojžilové kabely do správných konektorů – dejte si pozor kde je vstup a výstup.
   – výstup je na desce Sonoffu označen nápisem out
   – v našich končinách je obvykle hnědý kabel L (Line) a modrý N (Neutral)

3. Stáhneme nebo zapneme si aplikaci v které můžeme párovát Zigbee zařízení a Sonoff přidáme do Zigbee sítě – více si řekneme později v kapitole SmartHome integrace.

V závilosti na použité integraci můžeme buď spínač Sonoff Basic spínat vzdáleně a nebo manuálně pomocí tlačítka umístěného na horní straně Sonoffu.

Ve výchozím stavu bude Sonoff Basic už připraveno z výroby k připárování do první Zigbee sítě otevřené pro párování – není potřeba tak nic mačkat, pouze připojíme do elektřiny. To že je zařízení v párovacím režimu je možné poznat podle modré blikající ledky.

Pokud bychom chtěli zařízení připojit do jiné Zigbee sítě, pak odpárování lze provést i podržením tlačítka na Sonoffu (cca. 5 sekund), který začne nejprve blikat červeně a vše by mělo být zakončeno modrou blikající ledkou.

SmartHome integrace

Integrace do chytré domácnosti může být jednou z výhod Zigbee verze, jelikož technologie je mnohem jednodušší a spárování bývá zpravidla jednodušší.

Než se podíváme na jednotlivé možnosti mějte na paměti, že výrobci Zigbee hubů (brán či gateway) jsou primárně zaměření na své vlastní produkty a opravdu jen sporadicky přidávání podporu produktů třetích stran – i když toto se drobně zlepšuje.

Zakoupíte-li si bránu od Samsungu, Phillipsu, IKEI, Xiaomi nebo dalších výrobců mějte na paměti, že velmi pravděpodobně budete uzamknuti v množině podporovaných produktů těchto značek.

Pojďme se podívat na pár různých možností a tento seznam se budu snažit postupně rozšířit an všechny možnosti, které otestuju a nebo si o nich dozvím ověřené informace.

1. Alexa a SmartThings

Jako oficiálně podporované Zigbee huby – aktivní prvky Zigbee sítě umožňující přidávání nových zařízení – jsou produkty Alexa a SmartThings hub od Samsungu.

Přidání do obou těchto Zigbee sítí by nemělo být nijak jiné než jakýkoliv jiný podporovaný produkt.

U Alexy to vypadá opravdu zajímavě, jelikož párování lze provést kompletně pomocí hlasových pokynů.

Nicméně konkrétně nemám párování do těchto sítí vyzkoušené, jelikož ani jeden z produktů zatím nevlastním.

2. Xiaomi Mijia/Aqara Gateway

V komentáři se objevil dotaz, zda je možné Sonoff Basic přidat do Zigbee sítě běžící na Xiaomi gateway a popř. pak použít v HomeAssistantovi. Jelikož bránu od Xiaomi mám vrhl jsem se na test.

V samotné aplikaci Mi Home je u brány možné přidat poměrně velké množství od Xiaomi a pár produktů dokonce od firmy Ikea.

Jak je vidět v seznamu není žádná možnost přidání obecného produktu, nicméně byl jsem upozorněn, že by mohlo být možné vynutit párovací režim z HomeAssistanta. To je skutečně možné pomocí služby xiaomi_aqara.add_device.

Funkci jsem zavolal a po chvíli už na mě brána něco mluvila čínsky, ale zároveň se v HomeAssistentovi ukázala notifikace.

Zapnul jsem jeden ze Sonoffů Basic, který ještě není spárovaný a po chvíli blikání se ikonka rozsvítila, což znamenalo, že zařízení je spárováno.

Bohužel tím mé úspěchy skončili a zařízení se neobjevilo ani v Mi Home aplikaci ani v HomeAssistantovi. Vypadá to tak, že bohužel Sonoff Basic Zigbee nelze do Xiaomi Zigbee sítě přidat tak aby ho bylo možné ovládat.

3. HomeAssistant a vlastní brána běžící na Zigbee2MQTT

Co naopak mohu prakticky ukázat a mám vyzkoušeno je integrace do produktu HomeAssistant za použití Zigbee sítě Zigbee2MQTT.

?Pokud zatím nemáte praktické zkušenosti s použitím Zigbee2MQTT pro HomeAssistant doporučuji odskočit na článek o vlastní Zigbee gateway, kde tuto kombinaci podrobněji představuji.

Předpokládám tedy, že máte Zigbee2MQTT již v HomeAssistantovi rozchozené. Před přidáním nového Sonoffu Basic Zigbee je potřeba povolit párování do Zigbee sítě. Já mám pro tyto účely samostatnou Zigbee záložky v HomeAssistentovi.

Jakmile je Zigbee síť otevřená pro nové zařízení zapojíme Sonoff Basic do elektřiny a po chvíli by se zařízení mělo samo zaregistrovat do Zigbee:

zigbee2mqtt:info  2020-02-04 14:15:45: Device '0x00124b001e733530' joined
zigbee2mqtt:info  2020-02-04 14:15:45: MQTT publish: topic 'zigbee2mqtt/bridge/log', payload '{"type":"device_connected","message":{"friendly_name":"0x00124b001e733530"}}'
zigbee2mqtt:info  2020-02-04 14:15:45: Starting interview of '0x00124b001e733530'
zigbee2mqtt:info  2020-02-04 14:15:45: MQTT publish: topic 'zigbee2mqtt/bridge/log', payload '{"type":"pairing","message":"interview_started","meta":{"friendly_name":"0x00124b001e733530"}}'

Kromě zaregistrování do Zigbee sítě by se nám do HomeAssistenta měla automaticky zaregistrovat i nová entita typu Switch:

zigbee2mqtt:info  2020-02-04 14:15:46: MQTT publish: topic 'homeassistant/switch/0x00124b001e733530/switch/config', payload '{"payload_off":"OFF","payload_on":"ON","value_template":"{{ value_json.state }}","command_topic":"zigbee2mqtt/0x00124b001e733530/set","state_topic":"zigbee2mqtt/0x00124b001e733530","json_attributes_topic":"zigbee2mqtt/0x00124b001e733530","name":"0x00124b001e733530_switch","unique_id":"0x00124b001e733530_switch_zigbee2mqtt","device":{"identifiers":["zigbee2mqtt_0x00124b001e733530"],"name":"0x00124b001e733530","sw_version":"Zigbee2mqtt 1.9.0","model":"Zigbee smart switch (BASICZBR3)","manufacturer":"SONOFF"},"availability_topic":"zigbee2mqtt/bridge/state"}'

… následovaná entitou obsahující úroveň kvality signálu:

zigbee2mqtt:info  2020-02-04 14:15:46: MQTT publish: topic 'homeassistant/sensor/0x00124b001e733530/linkquality/config', payload '{"unit_of_measurement":"-","value_template":"{{ value_json.linkquality }}","state_topic":"zigbee2mqtt/0x00124b001e733530","json_attributes_topic":"zigbee2mqtt/0x00124b001e733530","name":"0x00124b001e733530_linkquality","unique_id":"0x00124b001e733530_linkquality_zigbee2mqtt","device":{"identifiers":["zigbee2mqtt_0x00124b001e733530"],"name":"0x00124b001e733530","sw_version":"Zigbee2mqtt 1.9.0","model":"Zigbee smart switch (BASICZBR3)","manufacturer":"SONOFF"},"availability_topic":"zigbee2mqtt/bridge/state"}'

Jako konec úspěšného párování bychom v logu měli najít informaci o nově přidaném zařízení:

zigbee2mqtt:info  2020-02-04 14:16:01: Successfully interviewed '0x00124b001e733530', device has successfully been paired
zigbee2mqtt:info  2020-02-04 14:16:01: Device '0x00124b001e733530' is supported, identified as: SONOFF Zigbee smart switch (BASICZBR3)
zigbee2mqtt:info  2020-02-04 14:16:01: MQTT publish: topic 'zigbee2mqtt/bridge/log', payload '{"type":"pairing","message":"interview_successful","meta":{"friendly_name":"0x00124b001e733530","model":"BASICZBR3","vendor":"SONOFF","description":"Zigbee smart switch","supported":true}}'

V menu Nastavení / Integrace / MQTT bychom pak měli vidět nově přidané zařízení:

i s oběma novými entitami:

… které můžeme vesele použít v UI HomeAssistanta a nebo v jeho automatizacích.

V mapě sítě Zigbee jde pak hezky vidět jak Sonoff Basic slouží zároveň jako router Zigbee sítě. Vzhledem k tomu, že ale obsahuje pouze integrovanou anténu na desce není dosah nějak dramaticky. Pokud hledáte zařízení s větším rozsahem tak doporučuji

?Sonoff Basic R3 Zigbee obsahuje anténu integrovanou na desce zařízení a jeho dosah tak není nějak extrémní. Pokud hledáte silnější variantu Zigbee routeru doporučuji kouknou na DIY řešení.

4. HomeAssistant s vlastní brána běžící na deCONZ

Druhou možností integrace s Home Assistantem je použití systému deCONZ.

?Pokud zatím nemáte praktické zkušenosti s použitím deCONZ pro HomeAssistant doporučuji odskočit na druhý článek o vlastní Zigbee gateway, kde tuto kombinaci podrobněji představuji.

Předpokládejme tedy opět, že vám Home Assistant úspěšně běží a totéž platí o deCONZ.

Párování provedeme pomocí webového rozhraní Phoscon App, které najdeme v levém menu Home Assistanta (s ikonkou Zigbee) pokud jsme si ji při instalaci add-onu přidali a nebo v add-onu klikneme na Open web UI.

Pokud párujeme Sonoff Basic poprvé je nyní správný čas ho zastrčit do zásuvky. Pokud už byl Basic připárovaný podržíme tlačítko dokud nezačne blikat červená ledka.

Ve Phoscon App se přepneme do Devices ▶︎ Lights a a klikneme na Add new lights – ano, je to poněkud zvláštní, ale Sonoff Basic se tváří jako světlo.

Po pár sekundách bychom v seznamu světel už měli vidět novou položku, která odpovídá našemu produktu.

Při kliknutí na detail se nic moc nového nedozvíme

Informaci o verzi lze ale přečíst v Atrributes na clusteru 0000 zobrazeném v deCONZ UI.

V Home Assistentovi a menu Nastavení / Integrace / deCONZ bychom pak měli vidět nově přidané zařízení:

které už je ale opět správně přidané jako entita typu switch

Jak vidíme narozdíl od MQTT nemáme možnost přímo v HA monitorovat sílu signálu.

Do deCONZ sítě je však Sonoff Basic přidaný správně jako typu router a umožňuje tak rozšiřovat signál v bytě/domě.

Zhodnocení

Jedná se zatím o první Zigbee produkt od Sonoffu na který se však podle všeho připravoval už nějakou dobu. Bude poměrně zajímavé sledovat jak moc bude použití WiFi soupeřit se Zigbee a zda se tak do budoucna dočkáme i dalších produktů od Sonoffu běžících na Zigbee – troufám si odhadovat že ano.

Sonoff Basic v Zigbee verzi mám aktuálně zapojený přibližně měsíc a nezaznamenal jsem žádný výpadek ani problém. Pocitově mě dokonce přijde, že je Zigbee verze i o chlup rychlejší než původní Sonoff Basic ve variantě WiFi. Mám ve stejném pokoji dva starší WiFi Basicy a jeden Zigbee napojené na jedno tlačítko a lampička se Zigbee je zapnutá o chlup dříve.

Pokud tedy uvažujete o chytrém přepínači od Sonoffu a plánujete Zigbee využít i pro jiné zařízení tak mi dnes vychází Zigbee verze o trochu zajímavější než WiFi.

Bonus: Jsou balíčky z Číny bezpečné?

A na úplný závěr jeden velmi aktuální dotaz s kterým se setkávám poslední dny poměrně často a to zda jsou balíčky z Číny bezpečné z pohledu možné nákazy novým koronavirem Covid-19.

Na základě zjištění WHO není šance aby vir transit v řádech několika týdnů přežil.
